SWP-A型有伸縮長型萬向聯軸器
發布于：2016/11/28
隸屬于：萬向軸
SWP-A型萬向聯軸器 特點及應用場合：軸承是易損件．為便于更換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及其他重型機械，聯接兩個不同軸線的軸系傳動，不能緩沖、減振。
A型--有伸縮長型；
B型--有伸縮短型；
C型--無伸縮短型；
D型--無伸縮長型；
E型--有伸縮雙法蘭長型；
F型--大伸縮長型；
ZG型--正裝貫通型
FG型--反裝貫通型

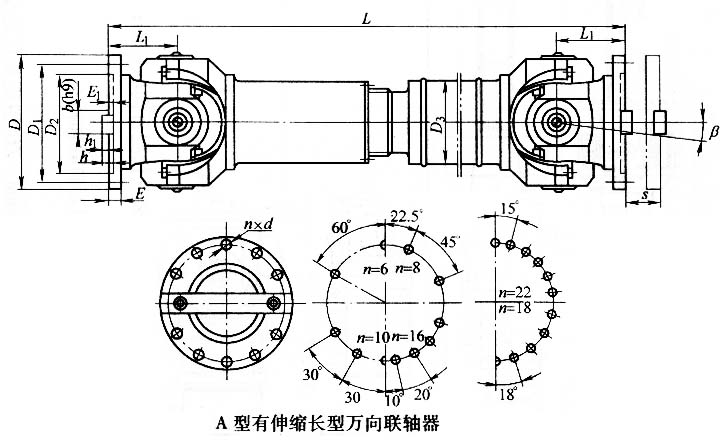

| A型十字軸式萬向聯軸器基本參數和主要尺寸(JB/T 3241-2005) mm |
|
型號 |
回轉直徑
D |
公稱轉矩
Tn kN.m |
疲勞轉矩
Tf kN.m |
軸線折角
β |
伸縮量 |
尺 寸 |
轉動慣量kg.m2 |
質量 kg |
|
S |
Lmin |
D3 |
L1 |
Lmin |
每增長 100 mm |
Lmin |
每增長 100 mm |
|
SWP160A |
160 |
16 |
8 |
≤25 |
50 |
660 |
114 |
85 |
0.13 |
0.0059 |
47 |
2.1 |
|
SWP180A |
180 |
20 |
10 |
≤15 |
60 |
752 |
121 |
95 |
0.22 |
0.0072 |
60 |
2.3 |
|
SWP200A |
200 |
31.5 |
16 |
≤15 |
70 |
823 |
127 |
110 |
0.37 |
0.0114 |
81 |
3.4 |
|
SWP225A |
225 |
40 |
20 |
≤15 |
76 |
933 |
152 |
130 |
0.63 |
0.0290 |
109 |
6.6 |
|
SWP250A |
250 |
63 |
31.5 |
≤15 |
80 |
978 |
168 |
135 |
1.02 |
0.0407 |
147 |
7.3 |
|
SWP285A |
285 |
90 |
45 |
≤15 |
100 |
1133 |
194 |
150 |
2.17 |
0.0702 |
241 |
9.4 |
|
SWP315A |
315 |
140 |
63 |
≤15 |
110 |
1250 |
219 |
170 |
3.86 |
0.1144 |
322 |
12.0 |
|
SWP350A |
350 |
180 |
90 |
≤15 |
120 |
1380 |
245 |
185 |
6.66 |
0.1663 |
428 |
13.6 |
|
SWP390A |
390 |
250 |
112 |
≤15 |
120 |
1495 |
273 |
205 |
11.53 |
0.2695 |
566 |
18.0 |
|
SWP435A |
435 |
355 |
160 |
≤15 |
150 |
1710 |
299 |
235 |
21.81 |
0.3645 |
932 |
20.0 |
|
SWP480A |
480 |
450 |
224 |
≤15 |
170 |
1910 |
351 |
265 |
38.04 |
0.7028 |
1294 |
28.0 |
|
SWP550A |
550 |
710 |
315 |
≤15 |
190 |
2135 |
402 |
290 |
61.28 |
1.1842 |
1744 |
35.7 |
|
SWP600A |
600 |
1000 |
500 |
≤15 |
210 |
2580 |
450 |
360 |
98.63 |
1.7159 |
2330 |
40.5 |
|
SWP640A |
640 |
1250 |
630 |
≤15 |
230 |
2685 |
480 |
385 |
167.67 |
2.3.8. |
3153 |
48.3 | |
