SWP-C型無伸縮短型萬向聯軸器
發布于：2016/11/28
隸屬于：萬向軸
SWP-C型萬向聯軸器 特點及應用場合：軸承是易損件．為便于更換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及其他重型機械，聯接兩個不同軸線的軸系傳動，不能緩沖、減振。
A型--有伸縮長型；
B型--有伸縮短型；
C型--無伸縮短型；
D型--無伸縮長型；
E型--有伸縮雙法蘭長型；
F型--大伸縮長型；
ZG型--正裝貫通型
FG型--反裝貫通型

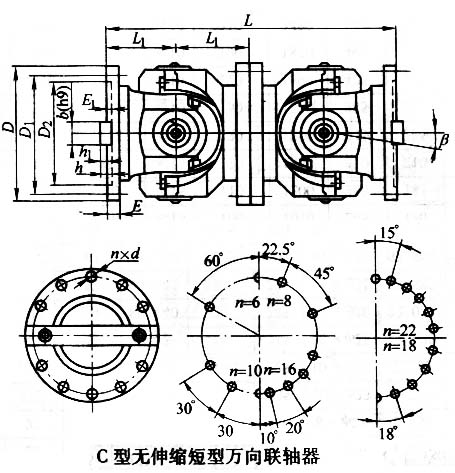

C型十字軸萬向聯軸器基本參數和主要尺寸(JB/T 3241-2005) mm
|
|
型號 |
回轉直徑
D |
公稱轉矩
Tn kN.m |
疲勞轉矩
Tf kN.m |
軸線折角
β |
尺寸 |
傳動慣量
kg.m2 |
質量
kg |
|
L |
L1 |
|
SWP160C |
160 |
16 |
8 |
≤10 |
340 |
85 |
0.11 |
31 |
|
SWP180C |
180 |
20 |
10 |
≤10 |
380 |
95 |
0.17 |
42 |
|
SWP200C |
200 |
31.5 |
16 |
≤10 |
440 |
110 |
0.29 |
59 |
|
SWP225C |
225 |
40 |
20 |
≤10 |
520 |
130 |
0.51 |
80 |
|
SWP250C |
250 |
63 |
31.5 |
≤10 |
540 |
135 |
0.93 |
119 |
|
SWP285C |
285 |
90 |
45 |
≤10 |
600 |
150 |
1.88 |
179 |
|
SWP315C |
315 |
140 |
63 |
≤10 |
680 |
170 |
2.88 |
232 |
|
SWP350C |
350 |
180 |
90 |
≤10 |
740 |
185 |
4.59 |
300 |
|
SWP390C |
390 |
250 |
112 |
≤10 |
820 |
205 |
8.64 |
432 |
|
SWP435C |
435 |
355 |
160 |
≤10 |
940 |
235 |
17.41 |
688 |
|
SWP480C |
480 |
450 |
224 |
≤10 |
1060 |
265 |
28.25 |
904 |
|
SWP550C |
550 |
710 |
315 |
≤10 |
1160 |
290 |
49.49 |
1309 |
|
SWP600C |
600 |
1000 |
500 |
≤10 |
1440 |
360 |
87.17 |
1377 |
|
SWP640C |
640 |
1250 |
630 |
≤10 |
1540 |
385 |
152.76 |
2635 | |
